Tìm hiểu công cụ NCKH: AutoCAD

Mô tả

AutoCAD là một phần mềm thiết kế (CAD) được phát triển bởi Autodesk. Nó là một công cụ mạnh mẽ được sử dụng rộng rãi cho việc tạo ra bản vẽ kỹ thuật 2D và mô hình 3D trong nhiều ngành công nghiệp khác nhau, bao gồm kiến trúc, cơ khí, …
Autodesk có cung cấp bản dùng thử miễn phí một năm các sản phẩm và dịch vụ của họ, bao gồm cả AutoCAD cho sinh viên và giảng viên. Bản dùng thử có thể được gia hạn miễn là người dùng vẫn đáp ứng các tiêu chí đủ điều kiện. Để tận dụng ưu đãi này, sinh viên và giảng viên cần truy cập trang web Autodesk Education và đăng ký tài khoản bằng địa chỉ email có đuôi .edu. Sau khi tài khoản được xác minh, người dùng có thể tải xuống và cài đặt AutoCAD.

Bước 1: Nhập từ khóa tìm kiếm “autodesk.com” trên thanh tìm kiếm.
Bước 2: Sau khi vào trang web, chọn Products->AutoCAD->Download free trial->Education->chọn AutoCAD->chọn Student
Bước 3: Người dùng xác nhận thông tin sinh viên của mình (sử dụng mail .edu) để được sử dụng phiên bản dành cho sinh viên.
Bước 4: Vào outlook, xác nhận thông tin tài khoản rồi quay lại web autodesk tải AutoCAD.

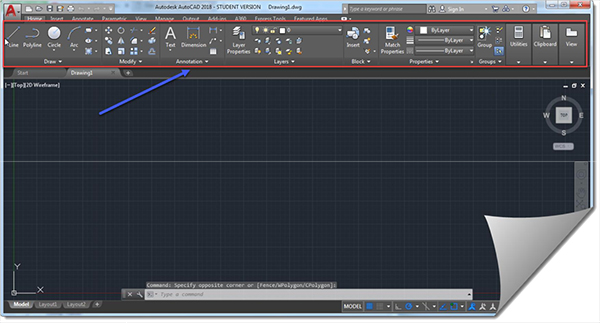

Ribbon: Nằm ở phía trên cùng của cửa sổ ứng dụng, Ribbon chứa các tab khác nhau (ví dụ: Home, Insert, Annotate, Modify) và mỗi tab lại chứa các panel nhóm các lệnh và công cụ liên quan.

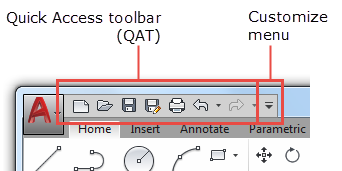

Quick Access Toolbar: nằm phía trên hoặc phía dưới Ribbon, thanh công cụ này cung cấp truy cập nhanh đến các lệnh thường dùng như Save, Open, Undo và Redo. Bạn có thể tùy chỉnh thanh công cụ này để thêm hoặc xóa các lệnh theo nhu cầu sử dụng.

Application Menu: Thường là biểu tượng chữ "A" lớn ở góc trên bên trái, khi nhấp vào sẽ mở ra một menu chứa các tùy chọn quản lý tệp như New, Open, Save, Save As, Export và Print.
Drawing Area: Khu vực chính để bạn vẽ và thiết kế.

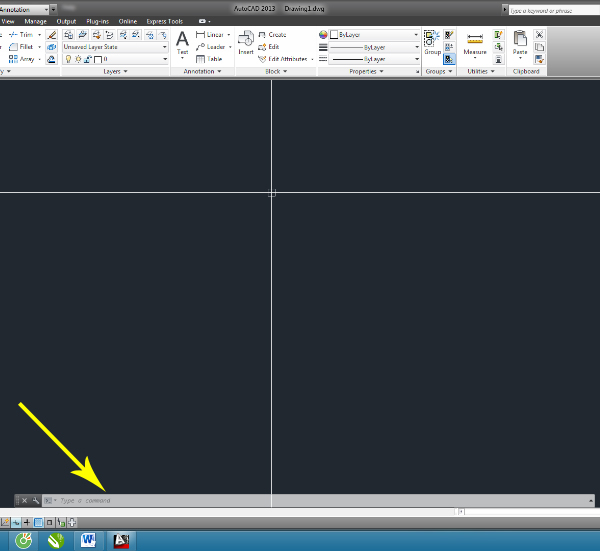

Command Line: Thường nằm ở phía dưới cùng của cửa sổ, Command Line là nơi bạn nhập các lệnh bằng bàn phím và AutoCAD sẽ hiển thị các thông báo hoặc yêu cầu tiếp theo. AutoCAD có nhiều lệnh tắt giúp bạn thao tác nhanh hơn.

Status Bar: Nằm ở vị trí dưới cùng của cửa sổ ứng dụng, Status Bar hiển thị các cài đặt bản vẽ hiện tại và cung cấp các công cụ để bật/tắt các chế độ như Grid, Snap, Ortho và Object Snap.

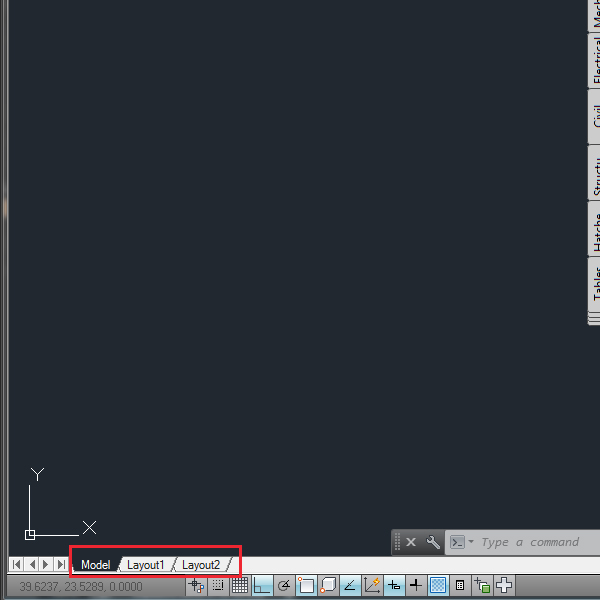

Model và Layout Tabs: Thường ở góc dưới bên trái, các tab này cho phép bạn chuyển đổi giữa không gian Model (nơi bạn vẽ) và các Layout (nơi bạn thiết lập bản vẽ để in).

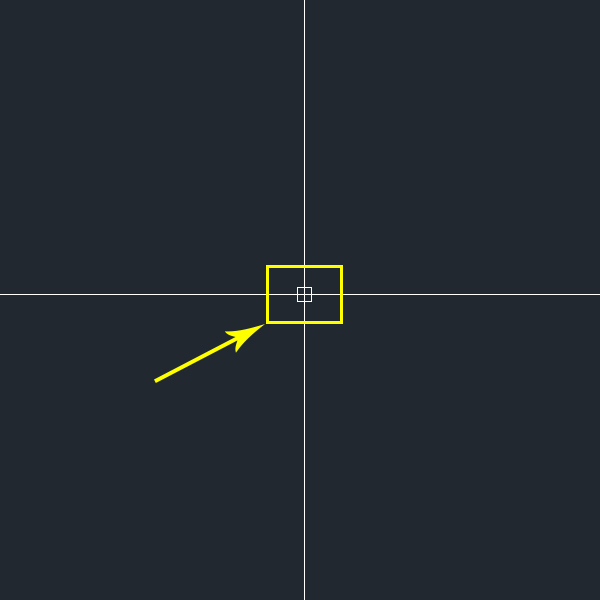

Crosshairs: 2 đường thẳng vuông góc với nhau trên màn hình làm việc. Bình thường khi mở file mới thì 2 đường thẳng này rất là ngắn, tuy nhiên người dùng nên tăng hết cỡ độ dài của nó, để khả năng căn gióng hình được thuận lợi hơn.

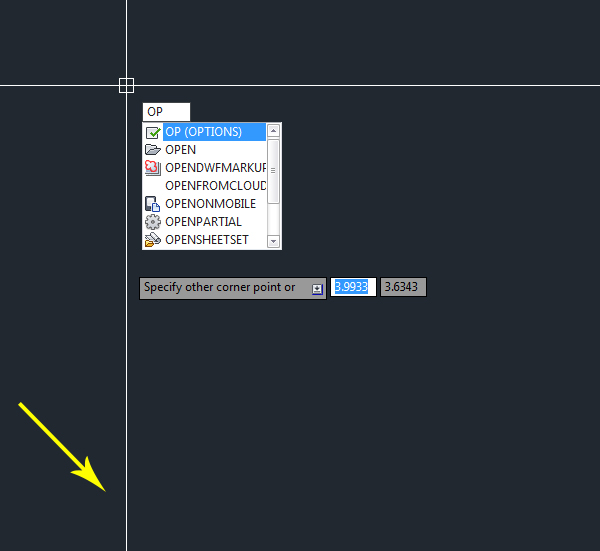

Dynamic input: giúp hiển thị bảng gợi ý các lệnh khi nhập lệnh, nhập thông số các hình vẽ được nhanh hơn.

Việc làm quen với các thành phần này là bước đầu tiên quan trọng để sử dụng AutoCAD một cách hiệu quả.

Đường Thẳng (Line): Để vẽ một đường thẳng, bạn có thể nhập lệnh LINE hoặc L vào Command Line và nhấn Enter. Sau đó, AutoCAD sẽ yêu cầu bạn chỉ định điểm bắt đầu và điểm kết thúc của đường thẳng bằng cách nhấp chuột vào Drawing Area hoặc nhập tọa độ. Nhấn Enter hoặc Spacebar để kết thúc lệnh.

Hình Tròn (Circle): Để vẽ một hình tròn, nhập lệnh CIRCLE hoặc C và nhấn Enter. AutoCAD sẽ yêu cầu bạn chỉ định tâm của hình tròn bằng cách nhấp chuột hoặc nhập tọa độ. Sau đó, bạn sẽ cần chỉ định bán kính của hình tròn bằng cách kéo chuột ra hoặc nhập giá trị bán kính và nhấn Enter.

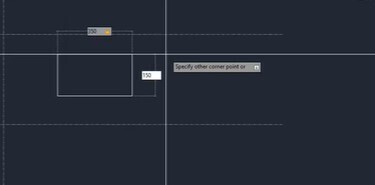

Hình Chữ Nhật (Rectangle): Để vẽ một hình chữ nhật, nhập lệnh RECTANG hoặc REC và nhấn Enter. Bạn sẽ được yêu cầu chỉ định góc đầu tiên của hình chữ nhật bằng cách nhấp chuột hoặc nhập tọa độ. Sau đó, bạn chỉ định góc đối diện bằng cách nhấp chuột hoặc nhập tọa độ hoặc sử dụng Dynamic Input để nhập chiều dài và chiều rộng.

Đường Đa Tuyến (Polyline - PL): Vẽ một chuỗi các đoạn thẳng hoặc cung liên tục được coi là một đối tượng duy nhất.

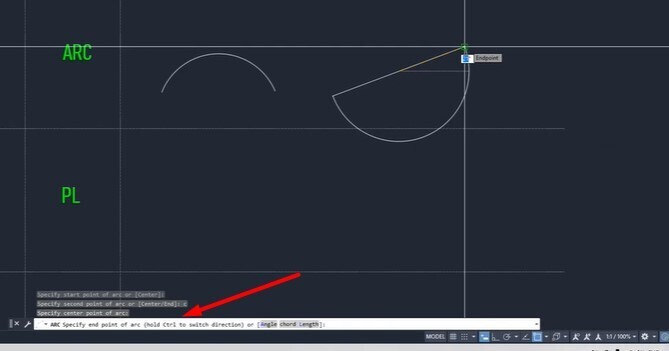

Cung Tròn (Arc - A): Vẽ một phần của đường tròn bằng cách chỉ định các điểm khác nhau.

Xóa (Erase - E): Xóa các đối tượng đã chọn khỏi bản vẽ.

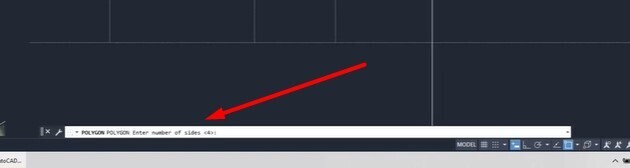

Polygon (đa giác): Lệnh tắt của Polygon là nhập POL => bấm phím cách để truy cập lệnh. Lúc này sẽ thấy thanh lệnh đang gợi ý là Enter Number of Sides (4) tức là đa giác mà bạn sắp tạo ra sẽ có 4 cạnh. Thay đổi số cạnh rồi bấm phím cách.

Di Chuyển (Move - M): Di chuyển các đối tượng đã chọn đến một vị trí mới.
Sao Chép (Copy - CO hoặc CP): Tạo một hoặc nhiều bản sao của các đối tượng đã chọn.
Cắt Xén (Trim - TR): Cắt các phần của đối tượng vượt quá đường biên đã chọn.

Công cụ vẽ 2D, 3D hiệu quả, phổ biến
Độ chính xác và hiệu quả cao
Quản lý bản vẽ và dữ liệu tối ưu.
Khả năng tùy biến và mở rộng với ngôn ngữ lập trình mạnh mẽ tích hợp trong AutoCAD, cho phép người dùng tự động hóa các tác vụ lặp đi lặp lại và tạo các lệnh tùy chỉnh.
Cộng tác và chia sẻ với mọi người cùng quản lý.
